上一篇完成的齒輪...就是使用在這個裝置上的....因為沒什麼把握完成這個裝置....所以先PO文介紹齒輪
齒輪在這裝置上扮演的是驅動與分度的功能...而驅動時的旋轉幅度在更換不同齒目輪時會產生變化
總之換上不同齒輪就會有一些不同的變化產生....用文字有點難形容..
因此以後幾篇我會一一用照片來做說明......
這篇先了解一下這個裝置的主要用途吧.......
裝置主要用路達來切削做一個圓棒...或直線的花紋切削與滾花的切削等等
說得有點2266.......真不知該如何解釋...還是留後一一發表解說....

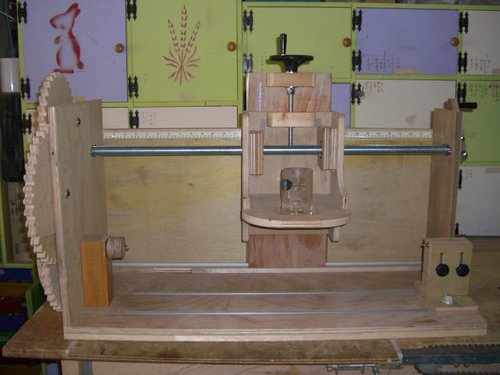

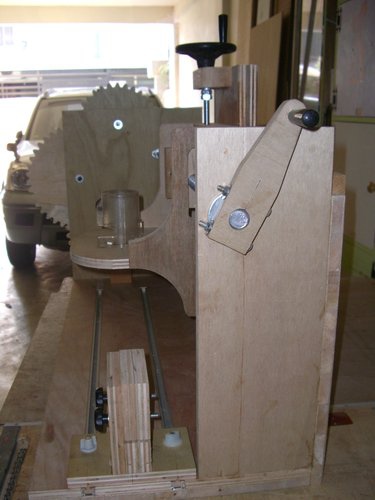

1.裝置系統總成:

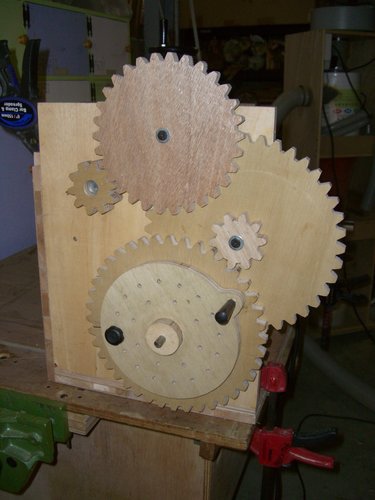

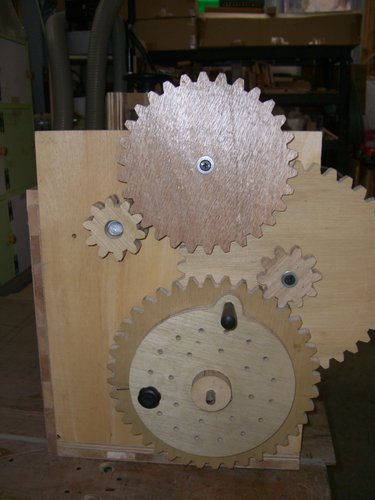

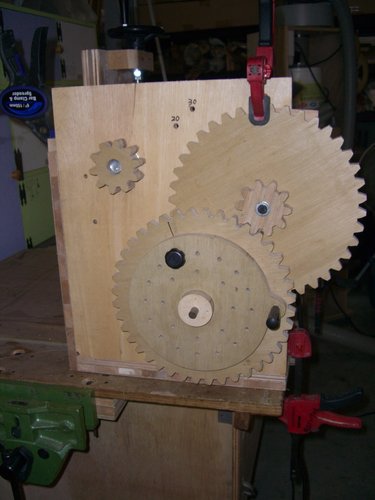

2.左側齒輪組:
3.右側驅動手把:

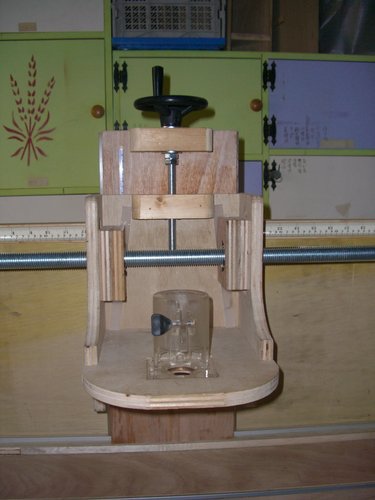

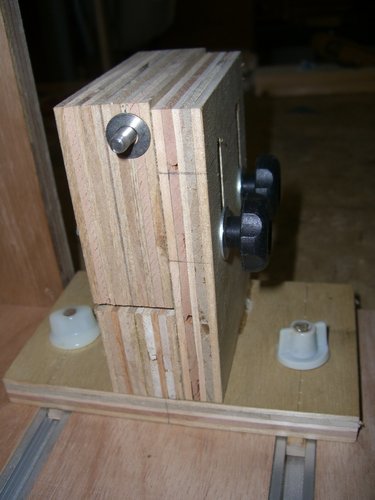

4.路達升降車廂總成:
5.旋轉主軸:

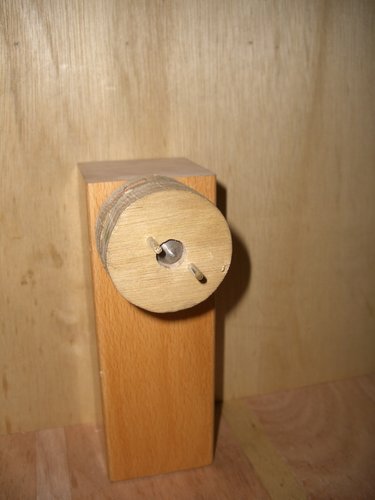

6.尾座頂針:
這篇是另外的二種運用方法...也可讓桌腳更添一些花樣..
當然也可運用到其他地方..端看你如何操作齒輪與與切削深度的變化

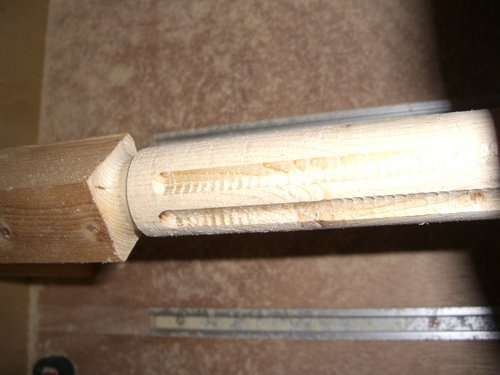

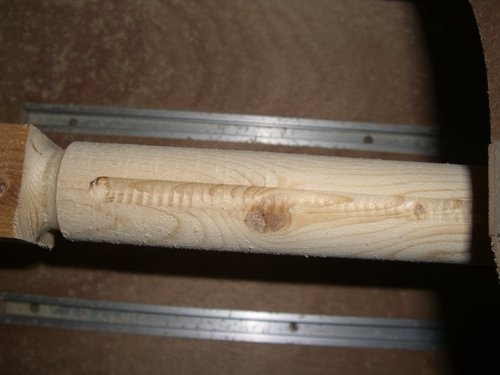

A:在圓柱體上刻下一條直線

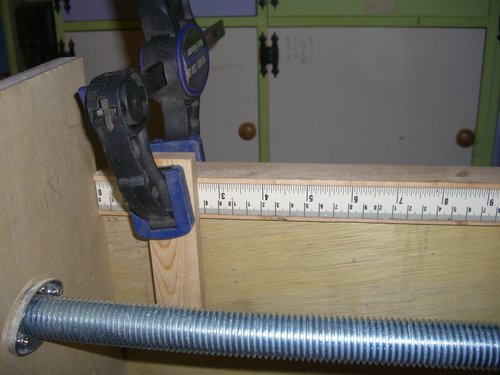

1.定位起點...目的是使每條直線的起點在相同位置(滾花時也是一樣的)
2.降下路達車廂後開始轉動驅動手柄..車廂會開始位移直到你要的距離...位移的距離就是直線的切削長度
3.齒輪組的狀況:驅動軸與主軸是不接觸的..所以轉動驅動軸只有車廂位移...主軸齒輪是固定住的
所以當車廂位移時主軸並沒轉動才能切削初一直線.....
4.切削第二條直線:將分度盤與齒輪的固定螺絲鬆開..然後轉動分度盤1/8再固定螺絲進行下一條直線切削
反覆幾次就能將圓柱刻上你要的線條數

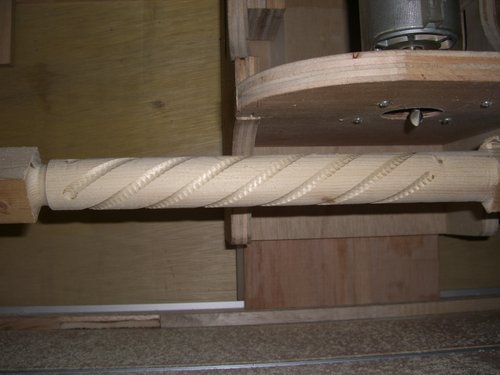

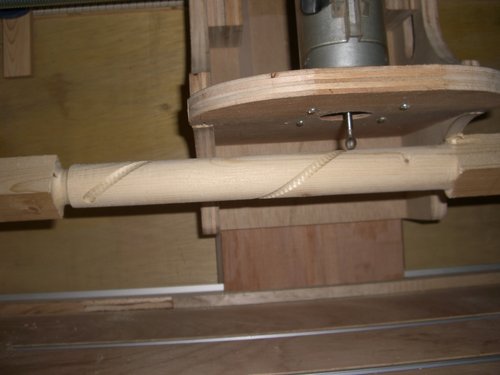

B: 滾花:

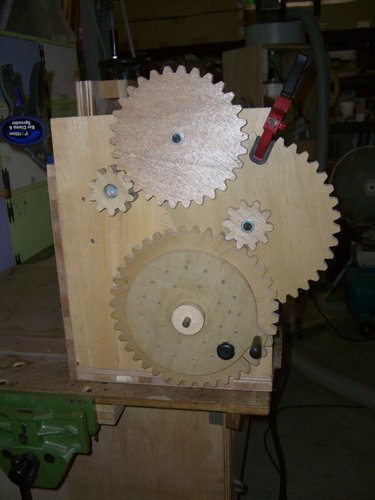

1.齒輪組的組合:這邊因為要的是滾花所以要讓驅動軸與主軸完全接觸...
2.放下車廂到達需求深度後轉動驅動軸手柄...當驅動軸轉動時車廂位移並帶動主軸旋轉所以切削出翻滾的軸線
3.固定住齒輪後鬆下分度盤固定螺絲..轉動分度盤到下一個位置後將固定螺絲鎖緊.並將固定齒輪的夾子移
去..進行下一個點的滾花切削
4.重複以上步驟直到獲得你相要的花紋為止
